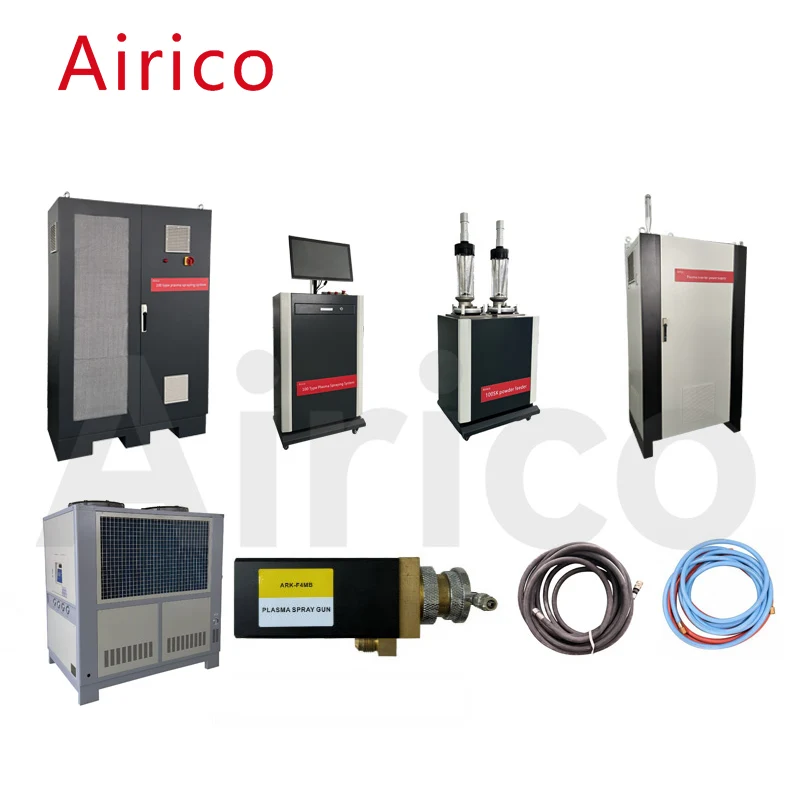

Az Airico-100 vezérlőszekrény az Airico-100 plazmaszóró rendszer vezérlőközpontja. A teljes Airico-100 permetezőrendszer automatizálható a kapcsolószekrény vezérlésével. És rögzíthetők a különböző porok permetezésének paraméterei. Technikailag minden gázt egy zárt hurkú tömegáram-mérő vezérel, amely megoldja a működés közbeni instabil nyomás és áramlási sebesség problémáját, ami változó plazma lángáramlást és feszültséget eredményez, ezáltal stabilizálja a kimeneti teljesítményt. Működési mód: érintésvezérlés.
|
Szám |
Projekt tartalma |
Alapvető paraméterek |
|
1 |
Bemeneti feszültség |
2P AC220V 50Hz |
|
2 |
Bemeneti teljesítmény |
150V |
|
3 |
Vezérlés típusa |
PLC+MFC+érintőképernyő |
|
4 |
Fő gáztípus és nyomás |
Nitrogén, argon (0,7-0,8 Mpa) |
|
5 |
Másodlagos gáz típusa és nyomása |
Hidrogén (0,4 Mpa) |
|
6 |
Nitrogén nyomás |
0,5-0,8 MPa |
|
7 |
A gázhasználat módja |
Argon, argon+hidrogén, nitrogén, nitrogén+hidrogén |
|
8 |
MFC ismételhetőség |
±0,2%F.S |
|
9 |
MFC pontosság |
±1%F.S |
|
10 |
Külső méretek |
1100x500x1850 mm |
Az Airico-100 plazmaszóró rendszer poradagolója a szórópor tárolására és a szórópisztolyhoz szállítására szolgál. A port nitrogénporlasztó vibráció táplálja, és a por adagolási sebessége a vezérlőszekrényen keresztül állítható.
| Szám | Projekt | Alapvető paraméterek |
| 1 | Por szállítási mód | Lehúzó pneumatikus típus |
| 2 | Dupla csőkapacitás | 6.0L |
| 3 | Porszállító légnyomás | 1,1-1,3 MPa |
| 4 | Porgáz küldése | Nitrogén |
| 5 | Por adagolási sebesség | 0-160 g/perc |
| 6 | A por szállítási pontossága | ±1% |
| 7 | Porszállítási gáz áramlási sebessége | 400-800L/h |
| 8 | Poradagoló Külső méretek | 500x460x1300mm |
| 9 | Por adagoló Súly | 50 kg |
A plazma inverteres tápegység egyenáramú tápellátást biztosít a szórópisztoly számára, IGBT modulokkal, intelligens modulvezérléssel, vízhűtéses elektromos modulokkal, lágy ívindítással, kis mérettel, nagy hatásfokkal, alacsony energiafogyasztással, jó hőelvezetéssel, folyamatos működéssel és alacsony meghibásodási arány. Jelenleg Kínában kiváló plazma tápegység.
| Szám | Projekt | Alapvető paraméterek |
| 1 | Bemeneti tápegység | 3P AC380V、50Hz/60Hz |
| 2 | Névleges kimeneti teljesítmény | 100 kW |
| 3 | Maximális üresjárati feszültség | DC 125V |
| 4 | Működési áram | 100-1000A |
| 5 | üzemi feszültség | 30-125V |
| 6 | Jelenlegi pontosság | 1% |
| 7 | Terhelési arány | 90% |
| 8 | Tápellátás Külső méretek | 1510x1000x1070 mm |
| 9 | Súly | 1600 kg |
Keverje össze a plazmaberendezés vizet és elektromos áramát, és küldje el a szórópisztolyhoz. Ezzel egyidejűleg biztosítsa azt a nagyfrekvenciás impulzusfeszültséget, amely ahhoz szükséges, hogy a szórópisztoly elindítsa az ívet, és érzékelje a visszatérő víz hőmérsékletét és a szórópisztoly hűtővíz nyomását. Könnyű, rugalmas és könnyen húzható. Jó ívindítási teljesítmény, csökkenti a pillanatnyi áramütést, amikor a fúvóka ívet indít.
| Szám | Projekt | Alapvető paraméterek |
| 1 | Bemeneti feszültség | AC220V50Hz/60Hz |
| 2 | Névleges teljesítmény | 250W |
| 3 | Vezérlési mód | Külső vezérlés |
| 4 | Kimeneti nagyfrekvenciás feszültség | AC2500-3000 |
| 5 | Külső méretek | 610x480x340 mm |
| 6 | Súly | 30 kg |
A kettős kompresszoros hajtás csökkenti a gép teljes térfogatát és növeli a helyet; Főleg a szórópisztoly hatékony hűtésére és a fúvóka élettartamának meghosszabbítására szolgál.
| Szám | Projekt | Alapvető paraméterek | ||
| 1 | Az egység megjelenése | 1330x780x1310mm | ||
| 2 | Keringető víztartály kapacitása | 250 kg | ||
| 3 | Hűtőkapacitás | 32,2 kW | ||
| 4 | A kilépő víz ingadozása hőmérséklet |
5℃ | ||
| 5 | Tápegység | 3P AC380 50Hz/60Hz | ||
| 6 | Kompresszor | Kettős kompresszor | Származási hely: Sanyo, Japán | |
| 7 | Kimeneti nyomás | 4-8 kg állítható | Szennyvíz áramlás arány |
4m3/h |
| 8 | Külső keringető szivattyú | Névleges teljesítmény 1,1 kW |
Névleges áramerősség 1,5A | |
| 9 | A hűtőközeg befecskendezett mennyisége | 11 kg | Hűtés média |
F22 |
| 10 | Ventilátor teljesítménye | 85Wx2 | ||
| 11 | Teljes bemeneti teljesítmény | 13,5 kW | ||
| 12 | Súly | 450 kg | ||
Az Airico-F4MB plazmaszóró berendezés nagy névleges teljesítményű szórópisztollyal van felszerelve, és a maximális kimeneti teljesítmény eléri a 80KW-ot. Gyártási munkában javíthatja a termelés hatékonyságát, lerövidítheti a permetezési időt és csökkentheti a feldolgozási költségeket. Szabványos felépítése gyorsan helyettesíti a különféle hardvereket, például különböző fúvókákat, elektródákat, és a por adagoló nyílások kiválaszthatók a különböző anyagok permetezési igényeinek megfelelően.
| Szám | Projekt | Alapvető paraméterek |
| 1 | Névleges kimeneti teljesítmény | 60 kW |
| 2 | Névleges áram | 100-1000A |
| 3 | Üzemi feszültség | 30-100V |
| 4 | Külső méretek | 80x75x190mm |
| 5 | Súly | 3,5 kg |
