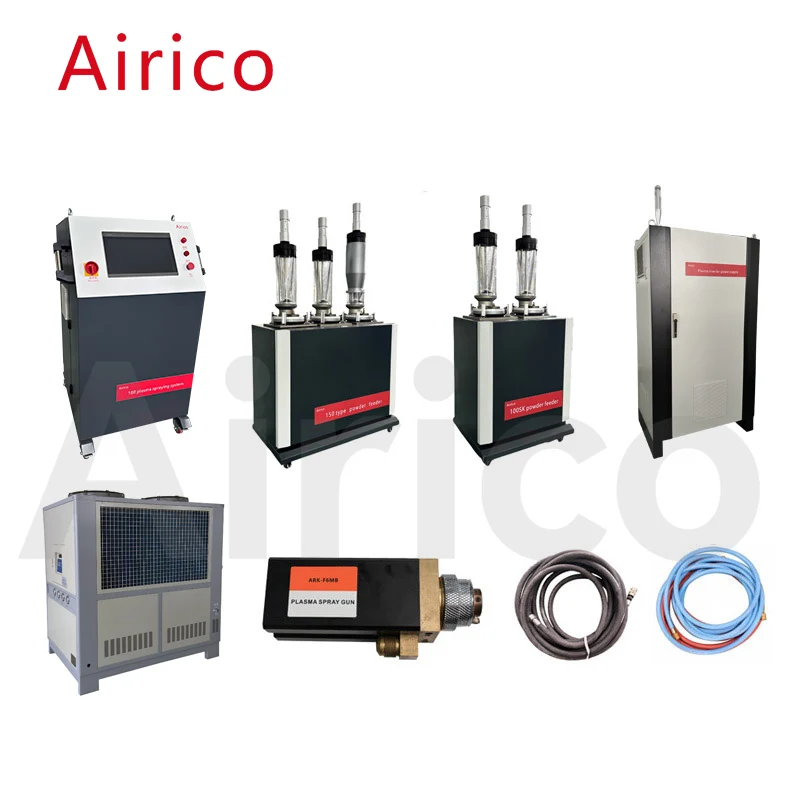

Az Airico-180 vezérlőszekrény a legmodernebb érintésvezérlő terminált alkalmazza, leegyszerűsítve az eredeti gombkezelési módot. Az Airico-180 vezérlőszekrény az Airico-180 plazmaszóró rendszer vezérlőközpontja, amely fejlett technológiát használ a teljes Airico-180 permetezőrendszer automatizálására. Minden gázt zárt hurkú tömegáram-mérő szabályoz, amely megoldja a működés közbeni instabil nyomás és áramlási sebesség problémáját, ami változó plazma lángáramlást és feszültséget eredményez, ezáltal stabilizálja a kimeneti teljesítményt. Az Airico-180 vezérlőszekrény érintőképernyős vezérlőterminállal rendelkezik, amely képes rögzíteni és elmenteni a különböző porok permetezési paramétereit képletek formájában, és rögzíteni.
|
Szám |
Projekt tartalma |
Alapvető paraméterek |
|
1 |
Bemeneti feszültség |
2P AC220V 50Hz |
|
2 |
Bemeneti teljesítmény |
150V |
|
3 |
Vezérlés típusa |
PLC+MFC+érintőképernyő |
|
4 |
Fő gáztípus és nyomás |
Nitrogén, argon (0,7-0,8 Mpa) |
|
5 |
Másodlagos gáz típusa és nyomása |
Hidrogén (0,4 Mpa) |
|
6 |
Nitrogén nyomás |
0,5-0,8 MPa |
|
7 |
A gázhasználat módja |
Argon, argon+hidrogén, nitrogén, nitrogén+hidrogén |
|
8 |
MFC ismételhetőség |
±0,2%F.S |
|
9 |
MFC pontosság |
±1%F.S |
|
10 |
Külső méretek |
1100x500x1250mm |
Az Airico-180 szuperszonikus, nagy sebességű lángszóró por adagoló egy olyan eszköz, amely a szórópor tárolására és a szórópisztolyhoz való eljuttatására szolgál a folyamatkövetelményeknek megfelelően. Nitrogéngázt használnak porbetápláló gázként, és a kipermetezett port a portadagoló gáz porlasztó vibrációján keresztül a poradagoló kimenetéhez szállítják. A por adagoló vödröt a por adagoló gázzal együtt elhagyja és belép a szórópisztolyba. Állítsa be a por adagolási sebességét a kapcsolószekrény érintőképernyőjén keresztül.
|
Szám |
Projekt |
Alapvető paraméterek |
|
1 |
Por szállítási mód |
Lehúzó pneumatikus típus |
|
2 |
Egyhengeres kapacitás |
3.0L |
|
3 |
Porgáz küldése |
Nitrogén |
|
4 |
Porszállító légnyomás |
1,2-1,3 MPa |
|
5 |
Por adagolási sebesség |
0-160g/perc |
|
6 |
A por szállítási pontossága |
±1% |
|
7 |
Porszállítási gáz áramlási sebessége |
400-800L/h |
|
8 |
Poradagoló külső méretei |
500x460x1300mm |
|
9 |
A por adagoló súlya |
50 kg |
A szórópisztoly egyenáramú tápegysége Kína kiváló plazma inverteres tápegysége, amely nemcsak nagy hatásfokú, jó hőelvezetésű, folyamatosan működik, de alacsony a meghibásodási aránya is. IGBT modult, intelligens modulvezérlést, vízhűtéses elektromos modult és lágy ívindítást alkalmaz.
| Szám | Projekt | Alapvető paraméterek |
| 1 | Bemeneti tápegység | 3P AC380V、50Hz/60Hz |
| 2 | Névleges kimeneti teljesítmény | 180 kW |
| 3 | Maximális üresjárati feszültség | DC 125V |
| 4 | Működési áram | 100-1800A |
| 5 | Üzemi feszültség | 30-125V |
| 6 | Jelenlegi pontosság | 1% |
| 7 | Terhelési arány | 90% |
| 8 | A tápegység méretei | 1510x1000x1070 mm |
| 9 | Súly | 200 kg |
A kettős kompresszoros hajtás csökkenti a gép teljes térfogatát és növeli a helyet; Főleg a szórópisztoly hatékony hűtésére és a fúvóka élettartamának meghosszabbítására szolgál.
|
Szám |
Projekt |
Alapvető paraméterek |
||
|
1 |
Az egység megjelenése |
1330x780x1310mm |
||
|
2 |
Keringető víztartály kapacitása |
250 kg |
||
|
3 |
Hűtőkapacitás |
32,2 kW |
||
|
4 |
A kilépő víz hőmérsékletének ingadozása |
5℃ |
||
|
5 |
Tápegység |
3P AC380 50Hz/60Hz |
||
|
6 |
Kompresszor |
Kettős kompresszor |
Származási hely: Sanyo, Japán |
|
|
7 |
Kimeneti nyomás |
4-8 kg állítható |
Szennyvíz áramlási sebessége |
4 m³/h |
|
8 |
Külső keringető szivattyú |
Névleges teljesítmény 1,1 kW |
Névleges áram 1,5A |
|
|
9 |
A hűtőközeg befecskendezett mennyisége |
11 kg |
Hűtőközeg |
F22 |
|
10 |
Ventilátor teljesítménye |
85Wx2 |
||
|
11 |
Teljes bemeneti teljesítmény |
13,5 kW |
||
|
12 |
Súly |
450 kg |
||
Az Airico F6MB plazmaszóró berendezés egy pisztollyal van felszerelve a gyártási típusú termikus permetezési műveletekhez, maximális kimeneti teljesítménye 180 KW. Ez a típusú szórópisztoly nagy névleges teljesítménnyel rendelkezik, és egy belső poradagoló berendezéshez tartozik. Ezért gyártási környezetben a nagy por adagolási névleges teljesítmény használható a permetezési idő lerövidítésére és a feldolgozási költségek csökkentésére. A szabványos szerkezet lehetővé teszi a gyors hardvercserét. Különféle fúvókák, elektródák és pornyílások állnak rendelkezésre a különböző anyagok permetezési követelményeinek kielégítésére.
|
Szám |
Projekt |
Alapvető paraméterek |
|
1 |
Névleges kimeneti teljesítmény |
60 kW |
|
2 |
Névleges áram |
100-1800A |
|
3 |
Üzemi feszültség |
30-100V |
|
4 |
Külső méretek |
80x75x190mm |
|
5 |
Súly |
3,5 kg |
