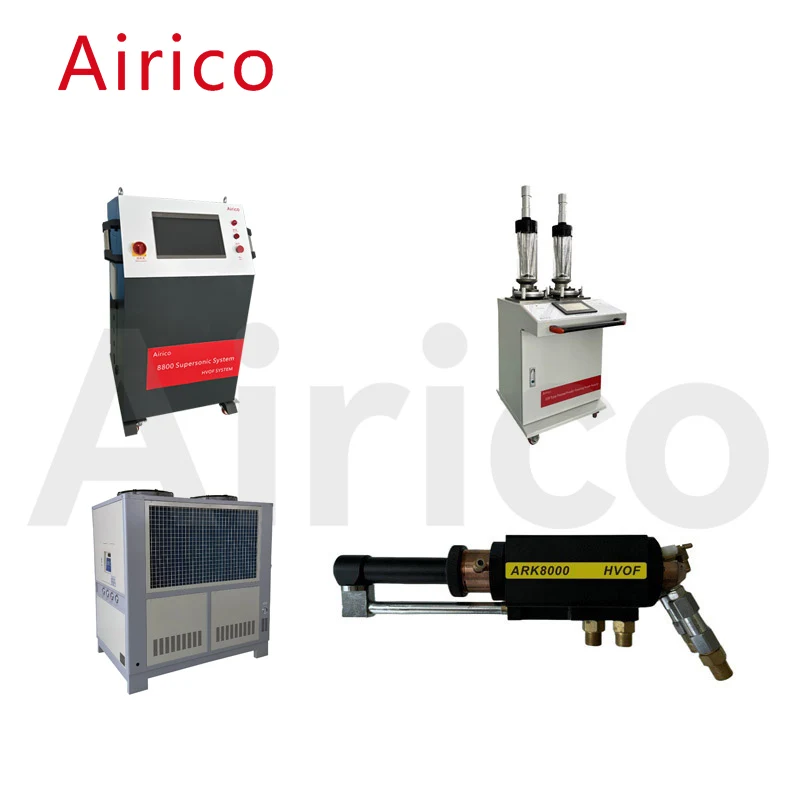

Az Airico-JP8800 szuperszonikus lángszóró berendezés vezérlőszekrénye az Airico-JP8800 szuperszonikus permetezőrendszer vezérlőközpontja, amely a jelenlegi új technológiát használja a teljes Airico-JP8800 szuperszonikus permetezőrendszer automatizálására. Az Airico-JP8800 szuperszonikus vezérlőszekrény érintőképernyős vezérlőterminállal rendelkezik, amely integrálja a működést, a beállítást, a segítségnyújtást, a kijelzőt, a folyamat- és hibariasztás-figyelést, így kényelmesebb, egyszerűbb és intuitívabb a kezelés.
|
Szám |
Projekt |
Alapvető paraméterek |
|
1 |
Vezérlés típusa |
Vezérlés érintőképernyő+MFC+PLC vezérlés |
|
2 |
Bemeneti teljesítmény |
550W |
|
3 |
Kerozin nyomás/áramlási sebesség |
1,3Mpa 22-24L/h |
|
4 |
Oxigénnyomás/áramlási sebesség |
1,6 MPa 25-40 m³/h |
|
5 |
A vivőgáz nyomása/áramlási sebessége |
0,35-0,4 Mpa 1-1,4 m³/h |
|
6 |
A kapcsolószekrény külső méretei |
500x550x1064 mm |
|
7 |
Vezérlőszekrény súlya |
59 kg |
Az Airico-JP8800 szuperszonikus, nagy sebességű lángszóró por adagoló egy olyan eszköz, amely a szórópor tárolására és a szórópisztolyhoz történő szállítására szolgál a folyamatkövetelményeknek megfelelően; Nitrogént vagy argont használva porgázként, a kipermetezett por az alsó portadagoló kaparó forgásával eléri a porkimenetet, és a porbetápláló gázzal együtt belép a szórópisztolyba; A poradagolás sebessége a kapcsolószekrény paneljén található potenciométer beállításával állítható.
|
Szám |
Projekt |
Alapvető paraméterek |
|
1 |
Por szállítási mód |
Lehúzó pneumatikus típus |
|
2 |
Dupla csőkapacitás |
7.0L |
|
3 |
Porgáz küldése |
Nitrogén vagy argon |
|
4 |
Porszállító légnyomás |
0,45 MPa |
|
5 |
Nitrogénnyomás és áramlási sebesség |
0,6-1,0 MPa 1,0-1,4 m³/h |
|
6 |
Por adagolási sebesség |
0-150 g/perc |
|
7 |
A por adagolási pontossága |
±1% |
|
8 |
Porszállító gáz külső méretei |
500x400x1300mm |
|
9 |
A por adagoló súlya |
50 kg |
A kettős kompresszoros hajtás csökkenti a gép teljes térfogatát és növeli a helyet; Főleg a fúvóka és a tömítőgyűrű hatékony hűtésére szolgál, a fúvóka és a tömítőgyűrű élettartamának meghosszabbítása érdekében.
|
Szám |
Projekt |
Alapvető paraméterek |
||
|
1 |
Az egység megjelenése |
2330x1000x1720 mm) |
||
|
2 |
Keringető víztartály kapacitása |
530 liter |
||
|
3 |
Hűtőkapacitás |
76,8 kW |
||
|
4 |
A kilépő víz hőmérsékletének ingadozása |
5-35 ℃ |
||
|
5 |
Tápegység |
3P AC380 50HZ/60HZ |
||
|
6 |
Kompresszor |
Kettős kompresszor |
Származási hely: Sanyo, Japán |
|
|
7 |
Kimeneti nyomás |
4-10 kg állítható |
Szennyvíz áramlási sebessége |
6 m³/h |
|
8 |
Külső keringető szivattyú |
Névleges teljesítmény 1,1 kW |
Névleges áram |
1,5A |
|
9 |
A hűtőközeg befecskendezett mennyisége |
15 kg |
Hűtőközeg |
F22 |
|
10 |
Ventilátor teljesítménye |
85Wx2 |
||
|
11 |
Teljes bemeneti teljesítmény |
26 kW |
||
|
12 |
Súly |
1500 kg |
||
Az Airico-8000 üzemanyaggal működő szuperszonikus lángszóró pisztoly repülési finomított kerozint használ üzemanyagként, oxigént égést elősegítő gázként, levegőt és vizet hűtőszénként, valamint nitrogént a por adagolásához. A szórópisztoly hosszú ideig folyamatosan és stabilan tud működni.
|
|
Projekt |
Alapvető paraméterek |
|
1 |
Láng sebessége |
2100 m/s |
|
2 |
A láng hőmérséklete |
3000 ℃ |
|
3 |
A szórópisztoly teljesítménye |
150 kW (konverziós érték) |
|
4 |
A por részecskesebessége |
1100 m/s |
|
5 |
Hűtési módszer |
Vízhűtés |
|
6 |
A hűtővíz áramlási sebessége |
9,5L/perc |
|
7 |
Bevonat porozitása |
＜1% |
|
8 |
A kötődés erőssége |
＞ 90 MPa |
|
9 |
Permetezéshez megfelelő porméretű |
10-45μm |
|
10 |
Üzemanyag nyomás |
1,2 MPa |
|
11 |
Oxigénnyomás |
1,6 MPa |
|
12 |
Nitrogén nyomás |
0,5 MPa |
|
13 |
A szórópisztoly külső méretei |
80x90x300mm |
|
14 |
Szórópisztoly súlya |
4,8 kg |
